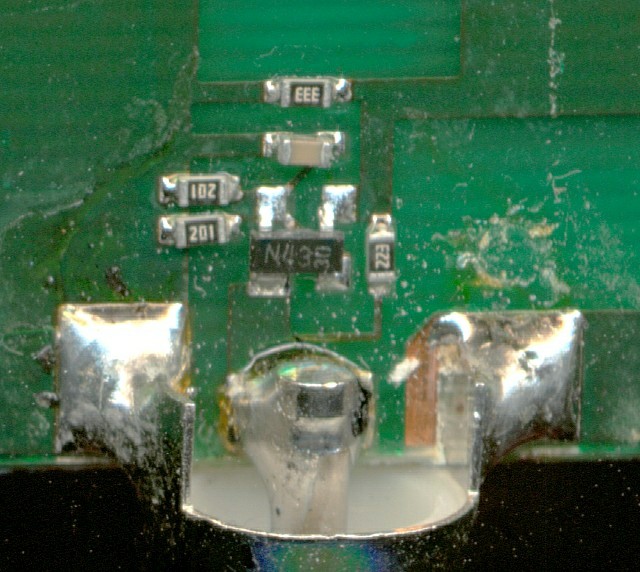

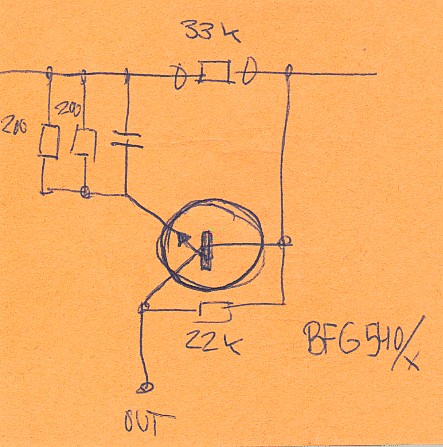

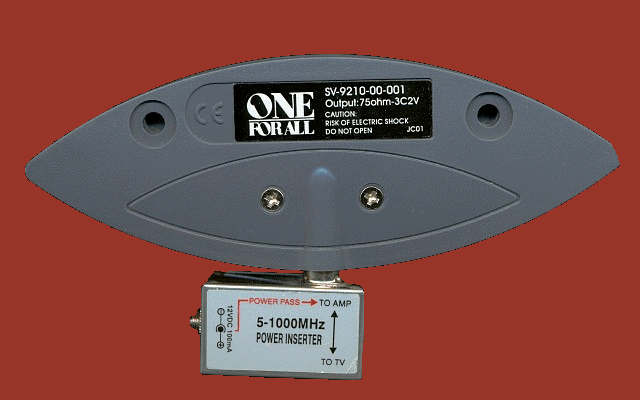

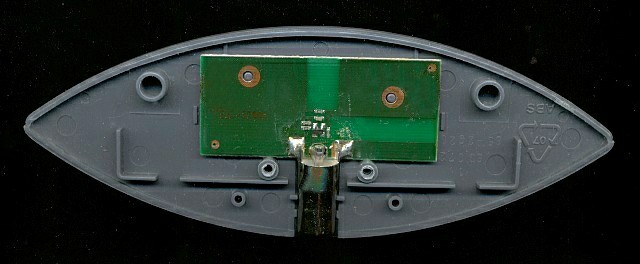

Ostin tuossa kirpparilta kyseisen One For All läpyskäsisäantennin. Koska rakenne kiinnosti niin availin sitä hieman ja totesin, että alapäässä oleva palikka sisältää pienen antennivahvistimen. Siihen kytketään jännitteensyöttöadapteri ja siihen edelleen verkkolaite. Jänniteadapterista edellen antennijohto telkkariin.Vahvistin on toteutettu yhdellä transistorilla (BFG540X) ja muutamalla oheiskomponentilla. Speksit ilmoittavat, että vahvistus on 38 dB mikä on aika paljon. Vahvistimen vahvistusta on nostettu niin ylös kuin suinkin mahdollista. Mitään muuta pakissa ei ole. Kunnollinen vahvistin pitäisi olla toteutettu siten, että siinä olisi viritettyjä piirejä joka mahdollistaa suuren vahvistuksen ja hyvän häiriönsietokyvyn. Yksinkertainen rakenne ja suojauksen puute aiheuttaa häiriöitä jotka haittaavat lähinnä analogisignaalin vastaanottoa. Tämä häiriö ei näy Digitaalikuvassa mutta voi aiheuttaa palikointia. Juotin kokeeksi suoraan vahvistimen sisäänmenoon langanpätkät niin, että antenni muodosti dipolin jonka elementit olivat 11 cm pituiset. Tällä antennilla pystyi vastaanottamaan suurinpiirtein samalla tavalla kuin antennin mukana tulevilla levyilläkin. Levyantenni toimi joillain taajuuksilla paremmin ja langat toisilla taas paremmin. Levyjen leveys on suurempi kuin tämä 11 cm joten se on vireessä UHF-alueen alaosalle. Toteamus: Kyseessä ei siis ole mikään "ihmeantenni" vaan periaatteessa puoliaaltodipoli jonka elementit ovat hyvin leveät. Tällä haettaneen parempaa sijoituspaikan sietoa mutta en huomannut levyjen olevan sen parempia kuin langatkaan.

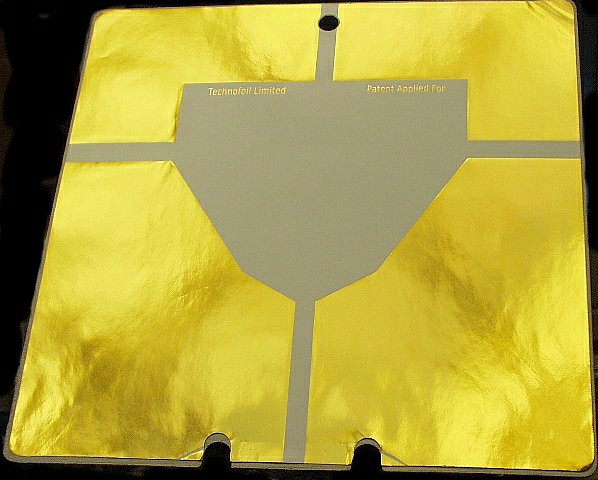

Löysin kirppikseltä toisen, toimimattoman, joten ostin sen 3 eurolla. Päätin avata itse antenniosan ja katsoa mitä se on syönyt. Ihmetykseni oli suuri kun sieltä löytyikin ihan asiallisen näköinen läpyskä. Itse antenni on foliota jonka takana on pahvituki. Folio on muotoiltu aika asiallisen oloisesti. Sen tarkoituksena on ilmiselvästi laajentaa kaistaleveyttä. Toimivuudesta ei välttämättä ole näyttöä mutta ainakin siihen on selkeästi pyritty. Yläosassa on jonkinnäköinen kapasitanssihattu jonka tarkoituksena on ilmeisesti pudottaa antennin impedanssia alemmas tai sitten sen tarkoituksena on auttaa antennia toimimaan VHF-alueella.

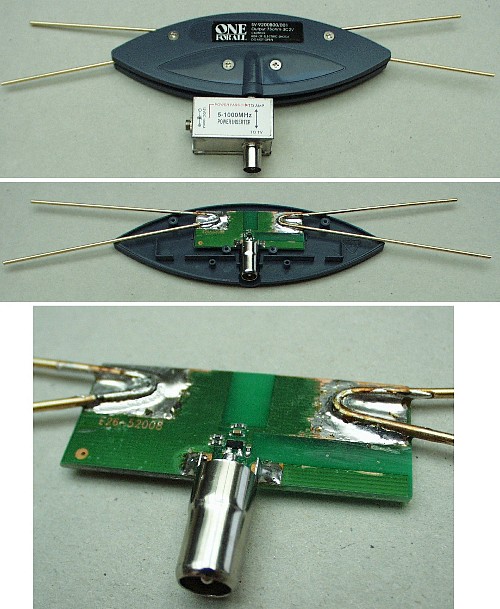

Kävin hakemassa Laatulaakerista messinkistä hitsauslankaa josta napsaisin pienet pätkät ja taitoin niistä uudet elementit. Elementtien pituudet ovat erilaiset. Elementtien mitat kokonaisuudessaan ovat 100 mm ja 130 mm vastaten suunnilleen taajuuksia 700 MHz ja 550 MHz eli kanavia 50 ja 31. Tällainen "perhosdipoli" toimii näin kahdella eri taajuudella. Nämä voi katkaisemalla virittää tarkemmin mikäli jokin tietty kanava on ongelmallinen. Elementtejä voi laittaa useampiakin.

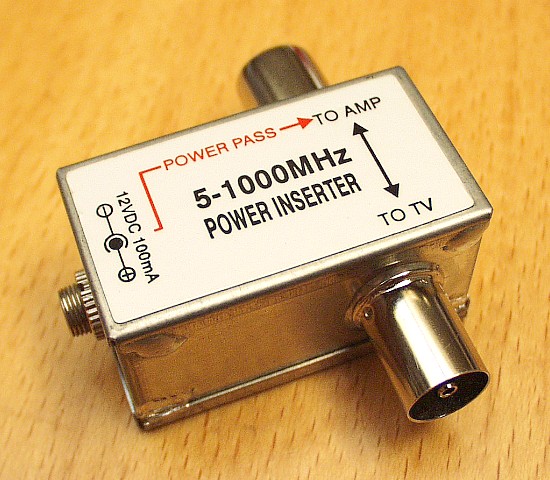

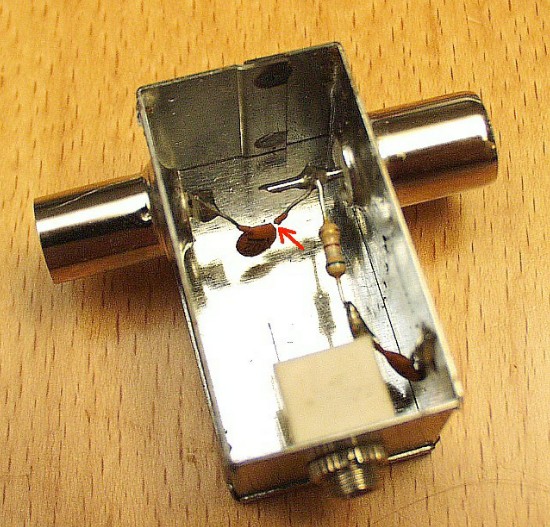

Antennin toimimattomuuden syy löytyi jännitteensyöttöpurkista jonka tarkoituksena on siirtää antennijohtoa pitkin 12 V käyttöjännite vahvistintransistorille. Tämä koostuu kahdesta kondensaattorista ja yhdestä vastuksesta. Se kondensaattori, joka on sisäänmeno- ja ulostuloliittimien välillä, oli poikki. Toinen johdoista oli katkennut aivan konkan juuresta. Syy tähän on ilmeisesti se, että kyseinen antenni on ollut ripustettuna johonkin jossa se on päässyt koko ajan hieman liikkumaan ilmavirtauksen vuoksi. Purkki on ollut kiinni suoraan antennin liittimessä ja siitä on lähtenyt antennijohto televisioon. Kun antenni on heilunut niin liittimen keskitappi on hivenen liikkunut ja aiheuttanut kondensaattorin jalan murtumisen. Tämän estämien on hieman hankalaa koska kondensaattorin jalkoja ei voi tehdä kovin pitkiksi jotta ne joustaisivat. Liittimien olisi oltava mahdollismman tukevat jolloin rakenne olisi kestävämpi. Liittimessä on sellainen rakennevirhe, että tappi pääsee liikkumaan pituussuunnassa. Joka kerta kun johto irrotetaan ja kiinnitetään, kohdistuu konkan jalkaan varsin suuri paine. Ei tarvita kovinkaan monta liitostoimenpidettä niin pakki rikkoontuu. Lisäksi vaikuttaa siltä, että johto on päässyt liikkumaan sivusuunnassa mahdollisesti siksi, että antenni on ollut ripustettuna johonkin missä ilmavirta on päässyt liikuttelemaan sitä. Hyvässä konstruktiossa olisi myös vastuksen tilalla (tai ainakin sarjassa) kela joka suodattaisi mahdollista suurtaajuutta pois. Ilmeisesti on ajateltu, että vastus (680 ohmia) riittää. Itse kyllä laittaisin lisäksi kuristimen.
