Testeri litteästä taskulampusta.

Jatkuvuustesteri on kätevä yksinkertaisissa mittauksissa joissa täytyy varmistaa liitosten virranjohtokykyä.
Tällainen on esimerkiksi maadoitettujen sähkölaitteiden maadoituksen testaus. Mitataan pistotulpan ja
laitteen rungon väliltä riittävällä virralla (> 200 mA) jotta tiedetään onko maajohto kunnolla kiinni. Tähän
tarkoitukseen nykyaikaisen digitaalisen yleismittarin piippari harvemmin soveltuu koska sen käyttämä
mittausvirta on usein varsin pieni. Tällöin heikko liitos ei välttämättä tule esiin. Tavallisesta, litteästä
taskulampusta on helppo rakentaa riittävän hyvä testeri tällaiseen käyttöön. Taskulampun polttimo ottaa
virtaa suunnilleen 300 mA ja kun sen rinnalle kytkeään summeri, saadaan sekä näkö- että kuuloaistiin
perustuva mittaustulos. Vastaavia laitteita ovat iät ajat käyttäneet myös sähkömiehet.

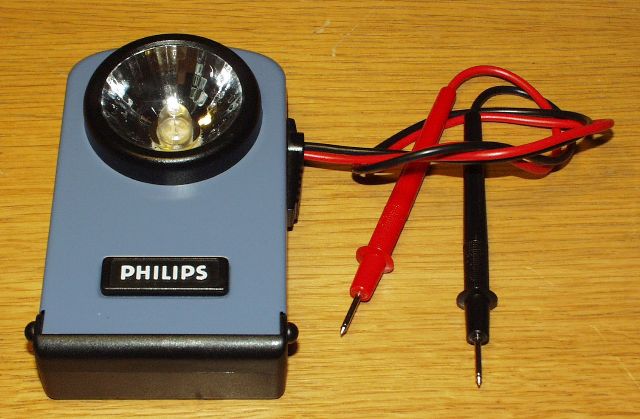

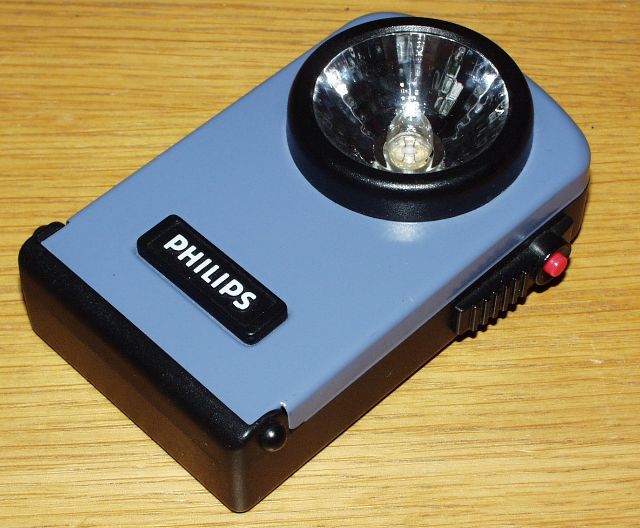

Kävin ostamassa kirpputorilta eurolla oheisen Philipsin litteän taskulampun jonka valoaukko on sivussa.
Näin laite on helppo pitää pöydällä ja valo näkyy hyvin.

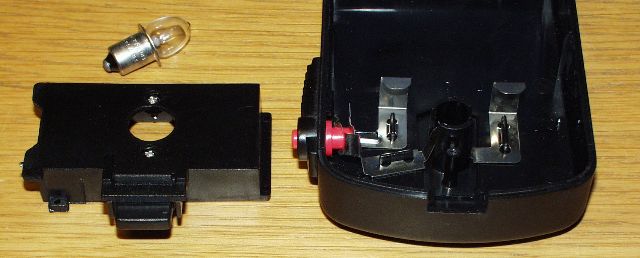

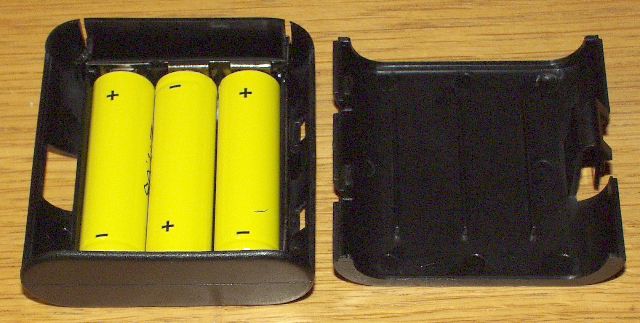

Kyseisen taskulampun sisällä on adapteri jolla voi muuntaa 3 kpl AA-paristoja 4,5 V litteäksi paristoksi.

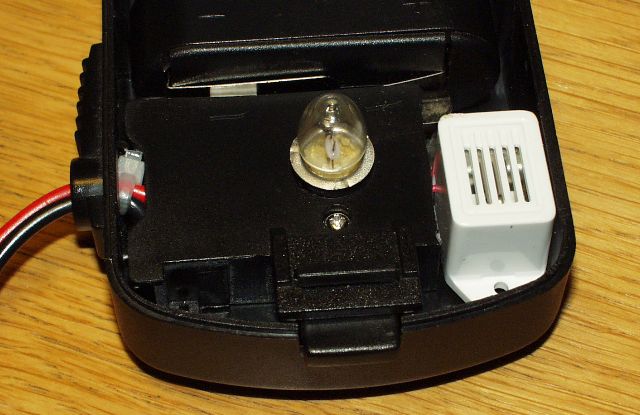

Lampun sisällä on kohtalaisen hyvin tilaa kytkennöille ja summerille. Summeria varten joutui tekemään
muovikanteen aukon jotta se mahtuisi.

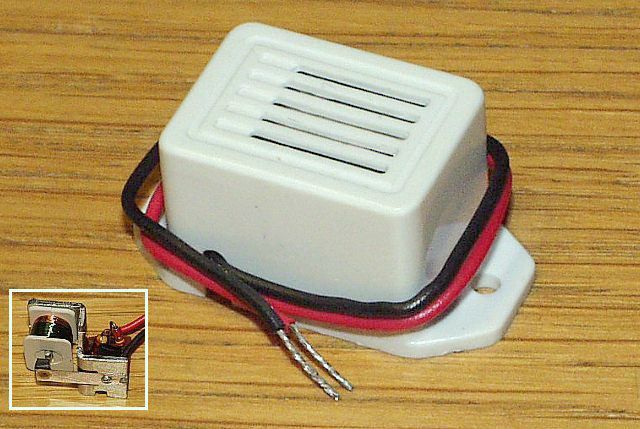

Summerina käytin Kouluelektroniikasta ostettua edullista 6 V summeria. Summeri on sähköismekaaninen
ja siinä on sähkömagneetti ja värähtelevä kieli mutta itse värähtely aikaansaadaan transistorioskillaattorilla.
Summeri ilmaisee kuitenkin jännitteevaihtelut hyvin joten se käy tähän tarkoitukseen. Piezosumeri ei ole
hyvä ratkaisu koska sen ääni on tunteettomampi jännitteenvaihteluille ja näin olleen myös vian ilmaisuun.

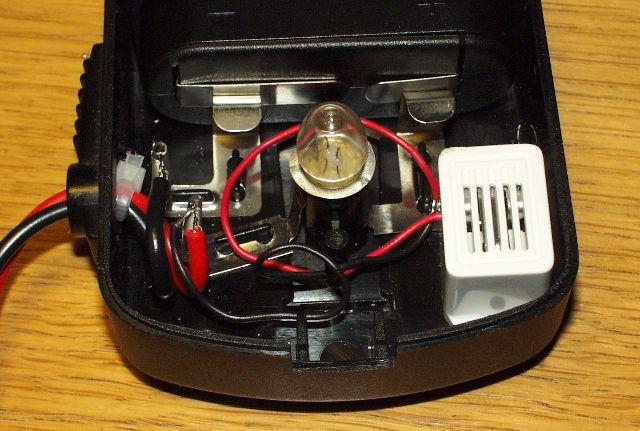

Poistin käyttökytkimessä olevan "morsetusnapin" ja vedin sen reiästä mittajohdot laitteen sisälle. Mittajohdot
olin ottanut halpismittarista. Koska lampun metalliosat ovat materiaalia johon juotostina ei tartu, liitin johdot

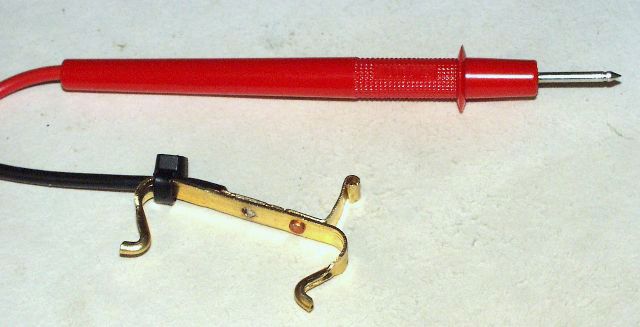

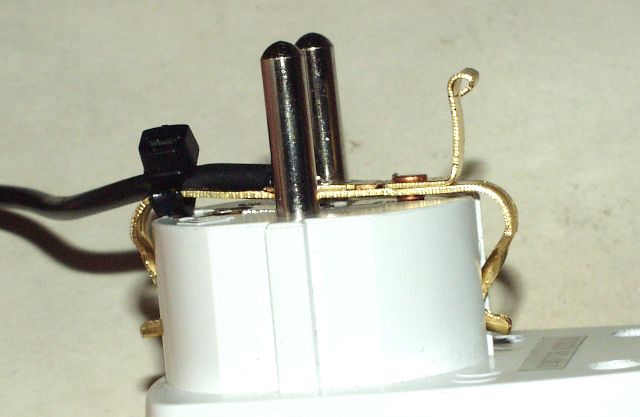

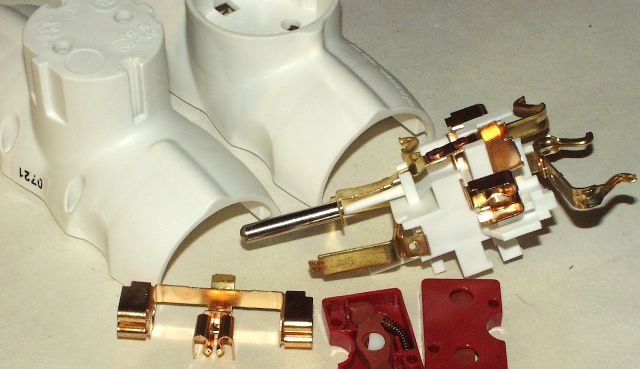

Abikoista tekemilläni liittimillä liuskoihin. Juotin johdot Abikoliittimiin kiinni. Polttimon keskinapaan menevään
liuskaan ei tällä tavoin pystynyt kiinnittämään johtoa joten työnsin sen vain liuskan reiästä läpi ja kuljetin sen ja
lampun rungon välistä toivoen sen tekevän riittävän kontaktin. Summerin virrankulutus on pieni ja tärkeämpää
onkin polttimon virransaanti joka on hoidettu noilla AMP-liittimillä. Vedonpoistoon käytin Banduitia (nippusidettä).

Tein kanteen reiän summeria varten ja liimasin summerin kiinni Dealextremestä 3 (!) eurolla ostamallani Aralditilla.

Niinpä tässä valmiina taskulampputesteri johon kiinnitän vielä mittausohjeet ja tarpeelliset varoitukset.
Nämä ohjeet tulevat maalikkotestaajan käyttöön ja ovat tilanteeseen "räätälöidyt".
